鶴壁市開拓者軋輥分段冷卻控制系統

      鶴壁市開拓者噴霧設備有限公司的軋輥冷卻系統是控制板形必不可少的執行機構，可靠控制軋輥的非對稱性溫度偏差控制板形，并支持彎輥操作。軋輥分段冷卻系統，安裝在鋼帶冷軋機，鋁和有色金屬的熱軋機、冷軋機及箔軋機中。鶴壁市開拓者噴霧設備的噴射梁系統在該領域內掌握的全面專業知識助您受益。

基本原理

為獲得精確地冷卻控制，軋輥輥身被“分割”成一個個區段，每一段由一個帶閥控制的軋輥冷卻噴嘴精確地將冷卻液噴射上去，每一區段的噴射可以獨立控制，或者通過按鈕手動控制，或通過PLC半自動控制，或通過與板形控制系統連接實現全自動閉環控制。

鶴壁市開拓者軋輥分段冷卻系統可與目前市場上見到的任何板形控制系統連接使用，軋輥冷卻區段的分段寬度可以與任何的板形輥嚴格對應。其分區寬度通常在 25 至 100 mm 之間，適用于自動或手動控制系統。全套 系統包括整套的噴射梁體、控制軟管和一個控制柜。

鶴壁市開拓者的專業

對軋輥冷卻系統最為重要的是冷卻液在軋輥輥身上的分布，對應區段的上下噴梁要同步控制，其噴射的水印高效精準，這是軋輥均勻冷卻的基本前提，從而保證軋輥輥身方向上最佳的冷卻。

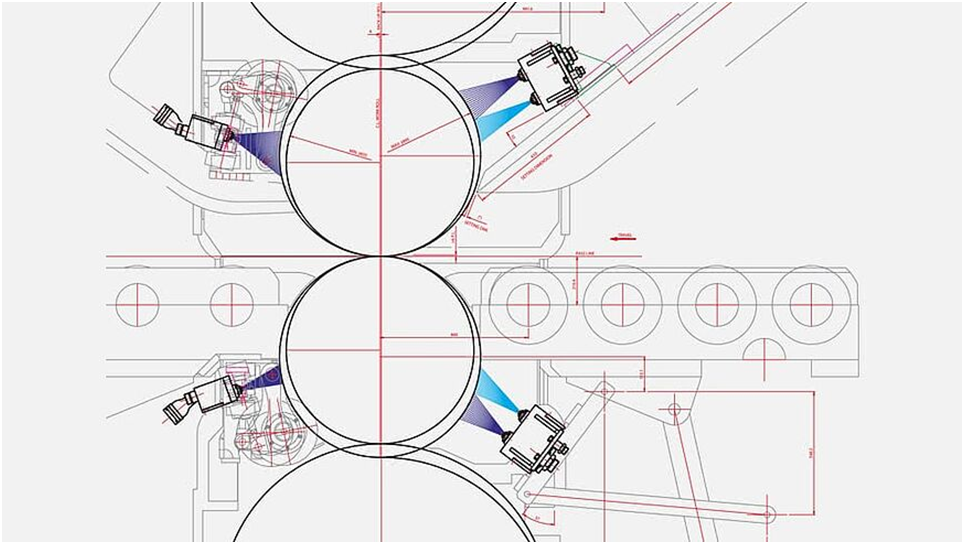

設計噴射梁時，鶴壁開拓者對噴嘴布置進行了優化，避免了射流之間的相互干涉。確定噴嘴偏轉角度和前傾角度時，須考慮噴嘴流量和噴射角度，及在軋機機架中的噴梁位置，以實現最理想的冷卻。

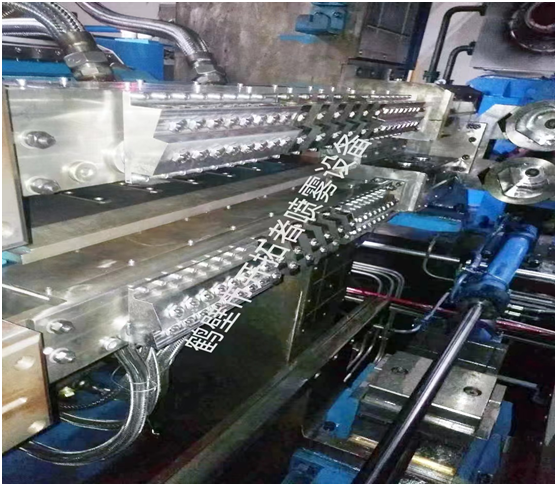

鶴壁市開拓者噴射梁

·         根據客戶需求定制

·         預加工的標準組件

·         堅固的不銹鋼焊接結構，可選擇鍛造結構

·         使用最新的三維設計

·         根據梁體安裝位置，定制設計流量和噴射角度

·         在軋機機架中噴射梁可對上輥和下輥進行對稱冷卻

·         設計及加工適用于所有輥系

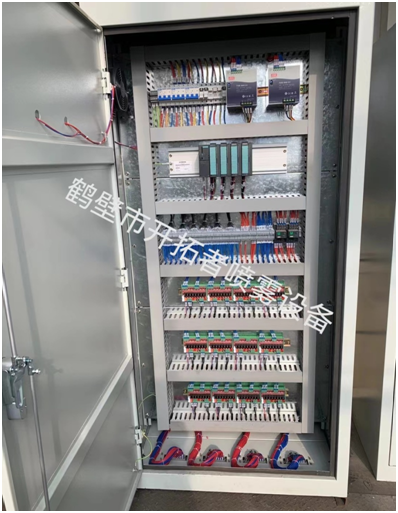

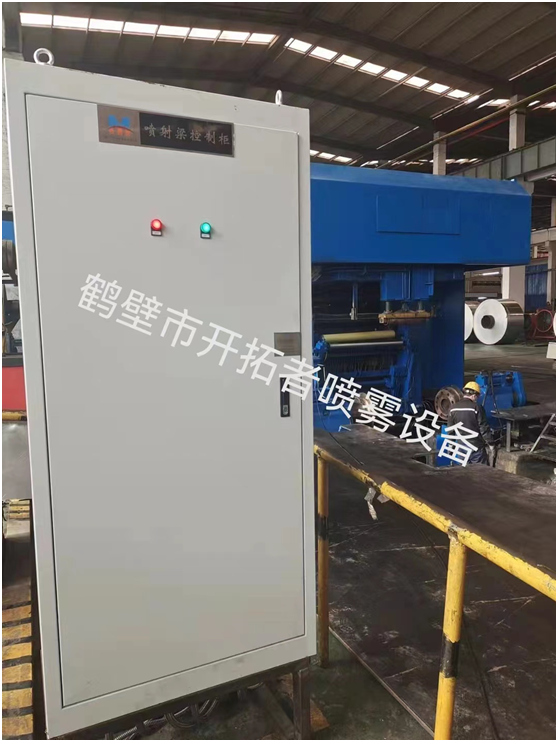

鶴壁市開拓者控制柜

·         控制柜的設計取決于所使用的閥體類型

·         控制柜為自主生產，根據客戶需求進行定制

·         通過遠程 I/O 系統連接

·         可選配 Wago-I/O 系統

·         接口為 Profibus / Interbus / 現場總線或數字量接口

·         對于更復雜的功能可使用 HMI 控制臺

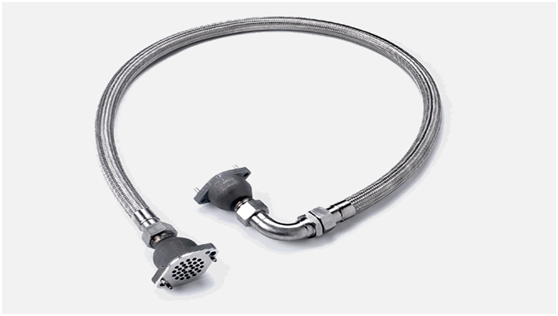

鶴壁市開拓者氣動控制集束軟管

·         外層為堅固的不銹鋼鎧裝軟管，內部為氣動軟管

·         氣動控制軟管，用于控制閥

·         類型：21路, 30路, 44路集束軟管

·         20、30 和 44 路集束軟管內部使用? 4 mm空氣軟管

·         軟管防護等級 IP67

·         定位鍵保證軟管準確安裝

·         定制產品

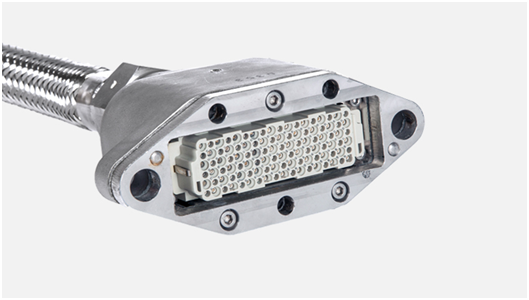

控制電纜

·         外層為堅固的不銹鋼鎧裝軟管，內部是耐高溫聚四氟乙烯電纜

·         控制電纜適配DSA和EVA閥

·         類型：108路，64路，46路

·         電纜防護等級IP67

·         定位鍵保證電纜準確安裝

·         定制產品

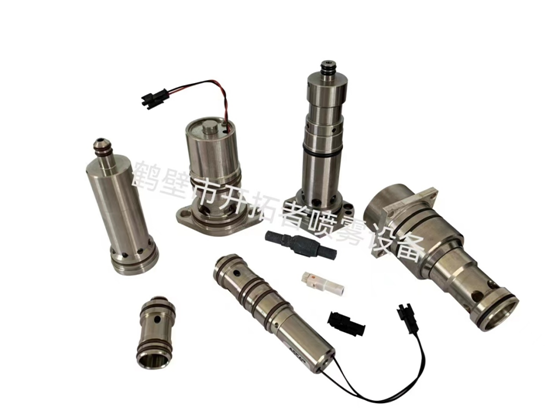

鶴壁開拓者閥體

·         冷卻液與壓縮空氣壓力比為 2:1

·         冷卻液最大截面通徑非常大，不易堵塞，易于維護

·         使用常規的工業氣源

·         簡約設計，僅有一個活動部件（活塞）
